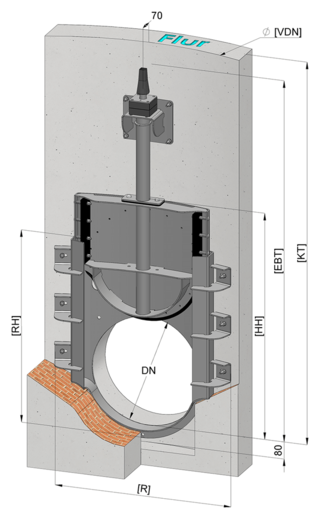

Rundschachtschieber Typ GR4V
mit runder Sohlschwelle zum Eingießen
Für Details bitte Markierung wählen
Informationen:
Allseitig weich dichtend gemäß DIN 19569 Teil 4 Dichtheit gemäß 5.2.2 Tabelle 1, Klasse 4.
Sohlschwelle mindestens 130° im Radius der Nennweite zur Vermeidung von Schmutzablagerungen in den Ecken und Erhöhung der Betriebssicherheit gebogen.
Verwendung als Regel- oder Drosselschieber
Der Dichtungsdruck ist über linear wirkende HDPE-Keilgleitleisten ein- und nachstellbar.
| Detail PE-UHMW Keilgleitleiste: | Detail Dichtung: |
 |  |
| DN | R(max) | Min-EBT | HH | RH |
|---|---|---|---|---|
| 100 | 390 | 500 | 250 | 285 |
| 150 | 440 | 600 | 350 | 360 |
| 200 | 490 | 700 | 450 | 435 |
| 250 | 540 | 800 | 550 | 510 |
| 300 | 590 | 900 | 650 | 585 |
| 350 | 640 | 1000 | 750 | 660 |
| 400 | 690 | 1100 | 850 | 735 |
| 450 | 740 | 1200 | 950 | 810 |
| 500 | 790 | 1300 | 1050 | 885 |
| 600 | 890 | 1500 | 1250 | 1035 |
| 700 | 990 | 1700 | 1450 | 1185 |
| 800 | 1100 | 1900 | 1650 | 1335 |
| 900 | 1190 | 2100 | 1850 | 1485 |
| 1000 | 1290 | 2300 | 2050 | 1635 |
